Controle de Qualidade Fundamental na Fabricação de Reatores

À medida que as indústrias química, farmacêutica e de materiais especiais dependem cada vez mais de reatores agitados de alto desempenho (caldeiras de reação) para impulsionar a inovação e a eficiência da produção, os fabricantes enfrentam uma pressão cada vez maior para garantir que esses vasos de pressão essenciais atendam aos mais altos padrões de segurança, confiabilidade e longevidade. Lidar com sucesso no complexo cenário do controle de qualidade exige identificar e abordar rigorosamente diversos desafios importantes de projeto e fabricação.

Selando a integridade: a primeira linha de defesa
Evitar vazamentos, especialmente de materiais de processo perigosos ou valiosos, é primordial. Projeto do sistema de vedação representa um grande desafio. Isso abrange não apenas o fechamento do vaso primário (tampa/corpo), mas, crucialmente, o penetração do eixo do agitador. Selecionando o ideal tipo de vedação do eixo – sejam selos mecânicos duplos sofisticados com sistemas de suporte (fluido de barreira, controle de pressão), selos mecânicos simples ou opções especializadas, como acionamentos magnéticos para contenção absoluta – exigem consideração cuidadosa da pressão do processo, temperatura, corrosividade/toxicidade do meio, vida útil necessária e protocolos de manutenção. Falhas nesse aspecto podem causar vazamentos catastróficos, incidentes ambientais e paradas dispendiosas.

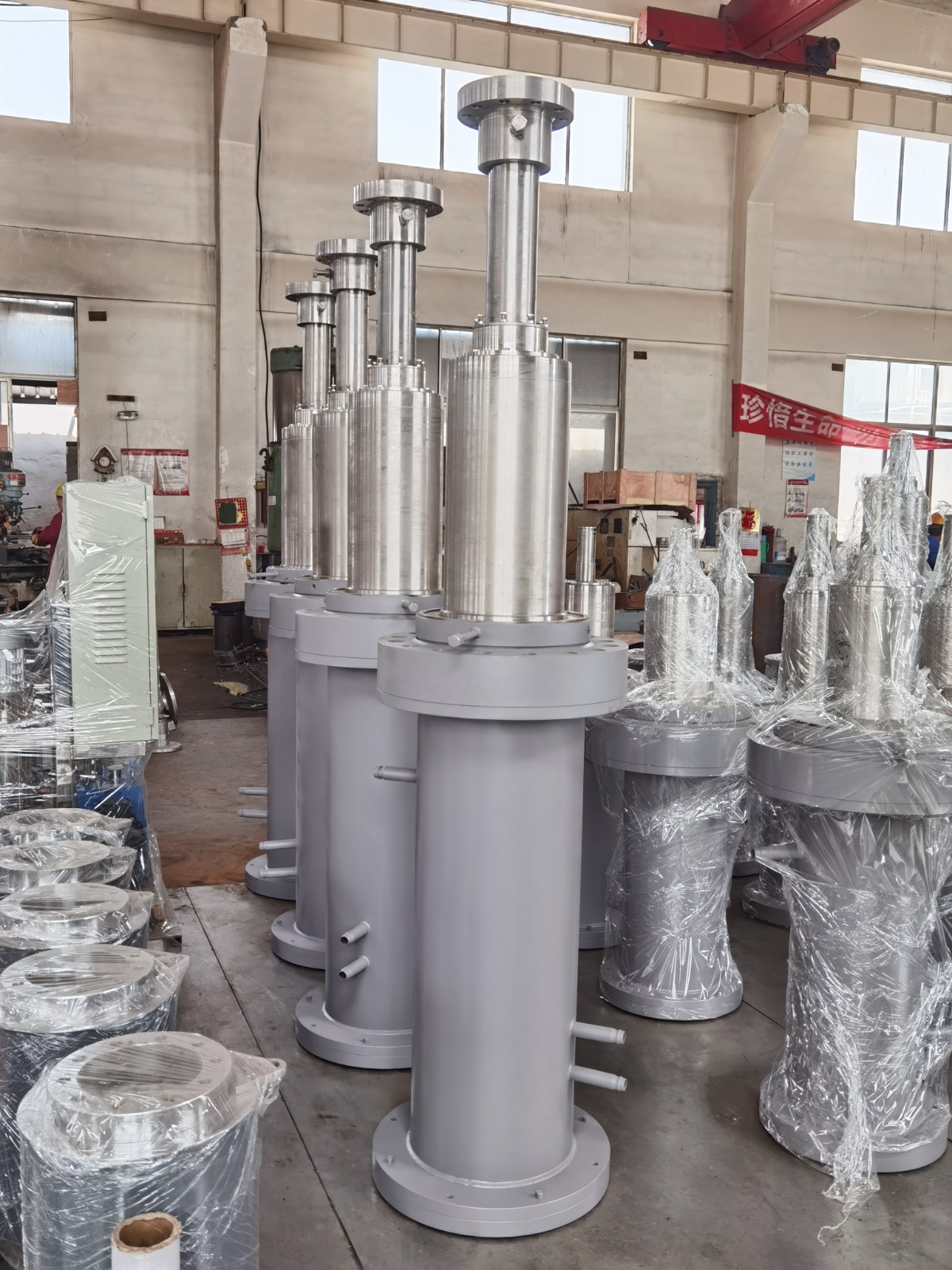

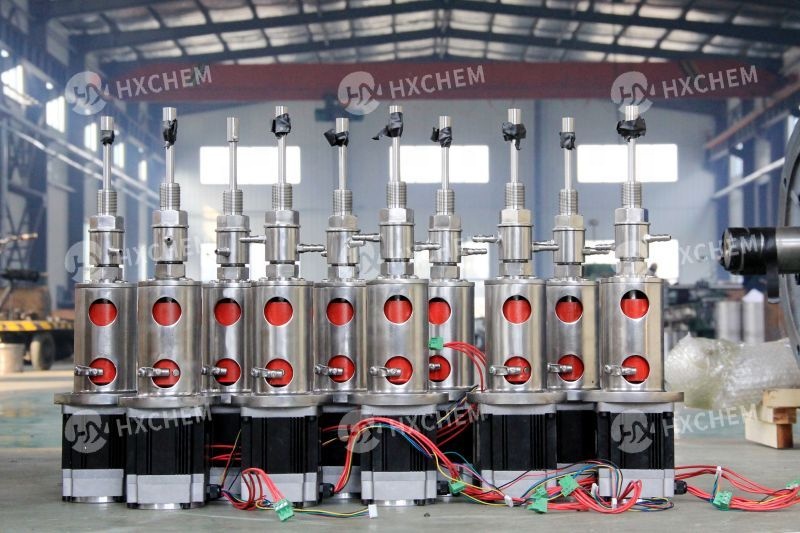

Nossa empresa se dedica à pesquisa de selos magnéticos há muitos anos. O objetivo é fornecer aos clientes equipamentos de recipientes de reação de alta qualidade.

Conexões de segurança: flanges sob pressão

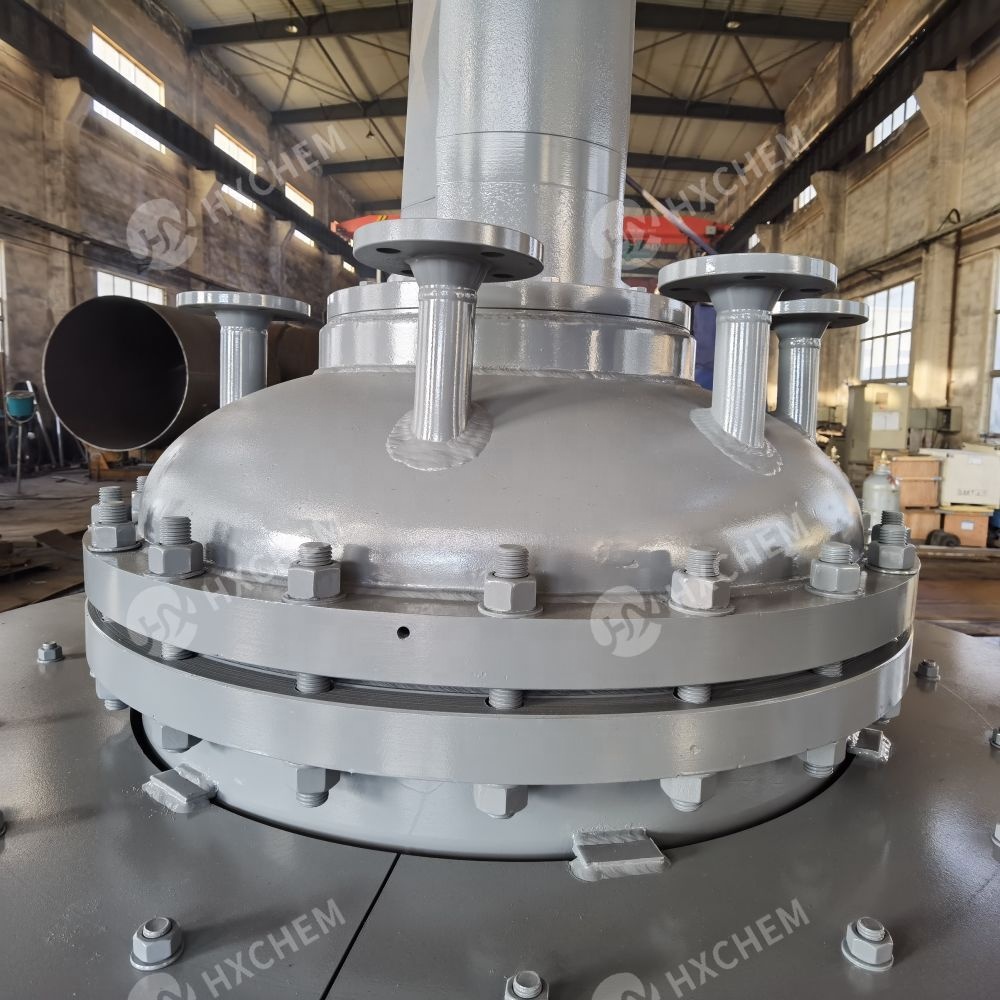

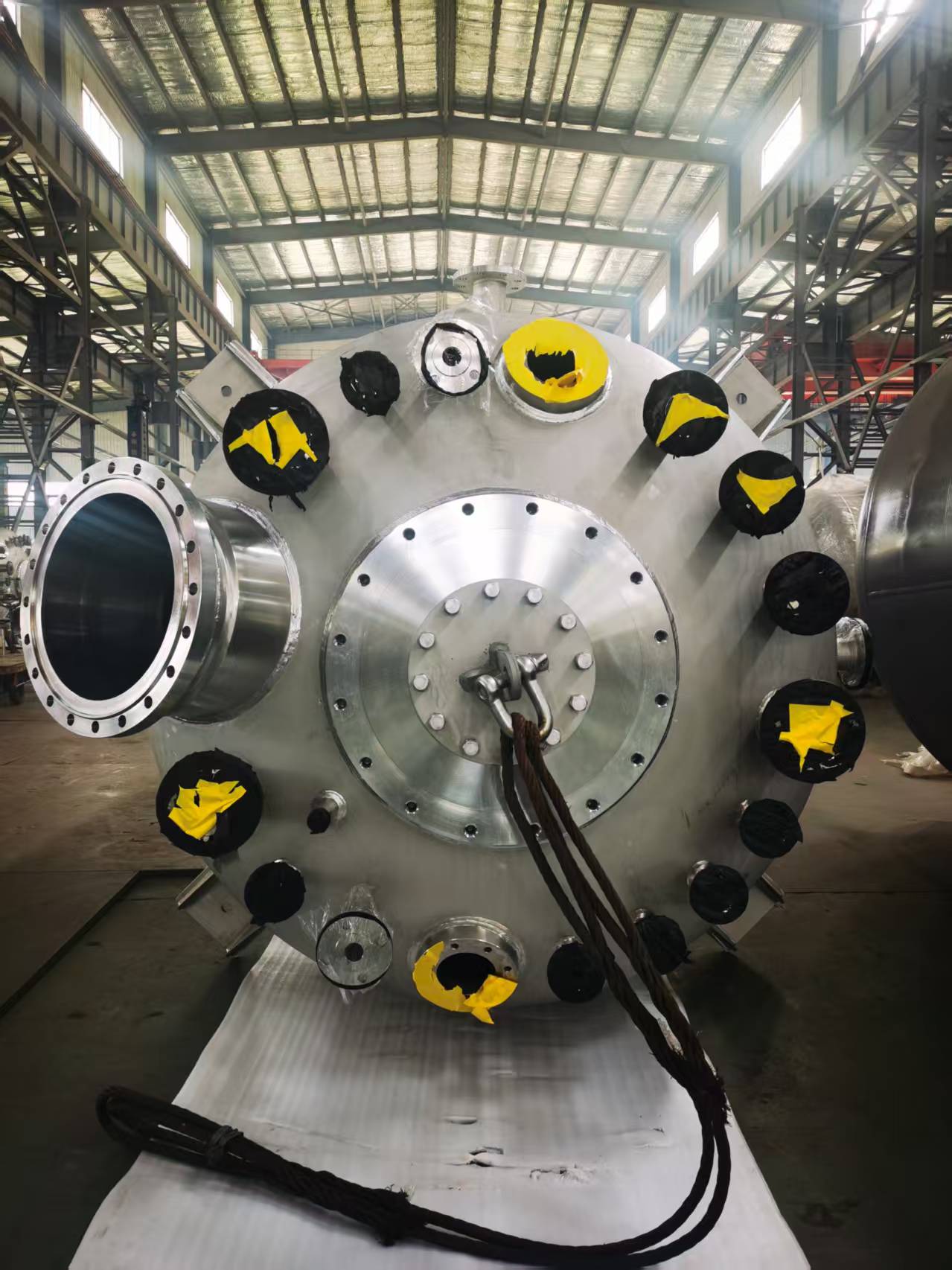

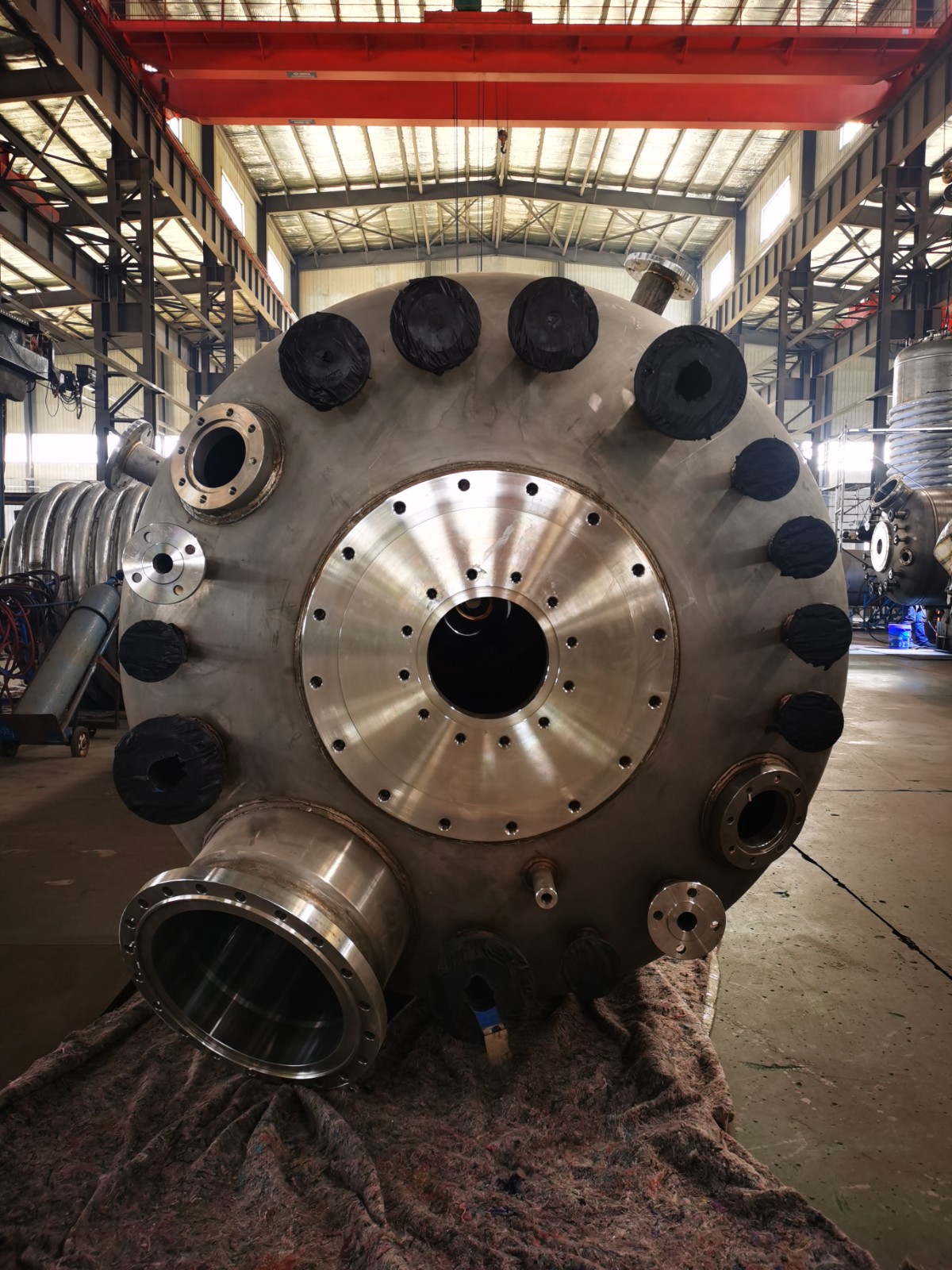

Confiabilidade da junta flangeada é outro ponto crítico de pressão. Essas inúmeras conexões (seções de vasos, bocais, passagens de inspeção, portas de instrumentação) são potenciais elos fracos. Garantir um desempenho estanque sob ciclos térmicos e tensões operacionais requer um controle meticuloso da planicidade e do acabamento superficial da usinagem de flanges, seleção precisa de parafusos e sequência de torque, além do uso de materiais de junta corretamente especificados e compatíveis com as condições do processo. Desvios podem levar a emissões fugitivas ou falha da junta.

Base da Força: Projeto de Vaso e Revestimento

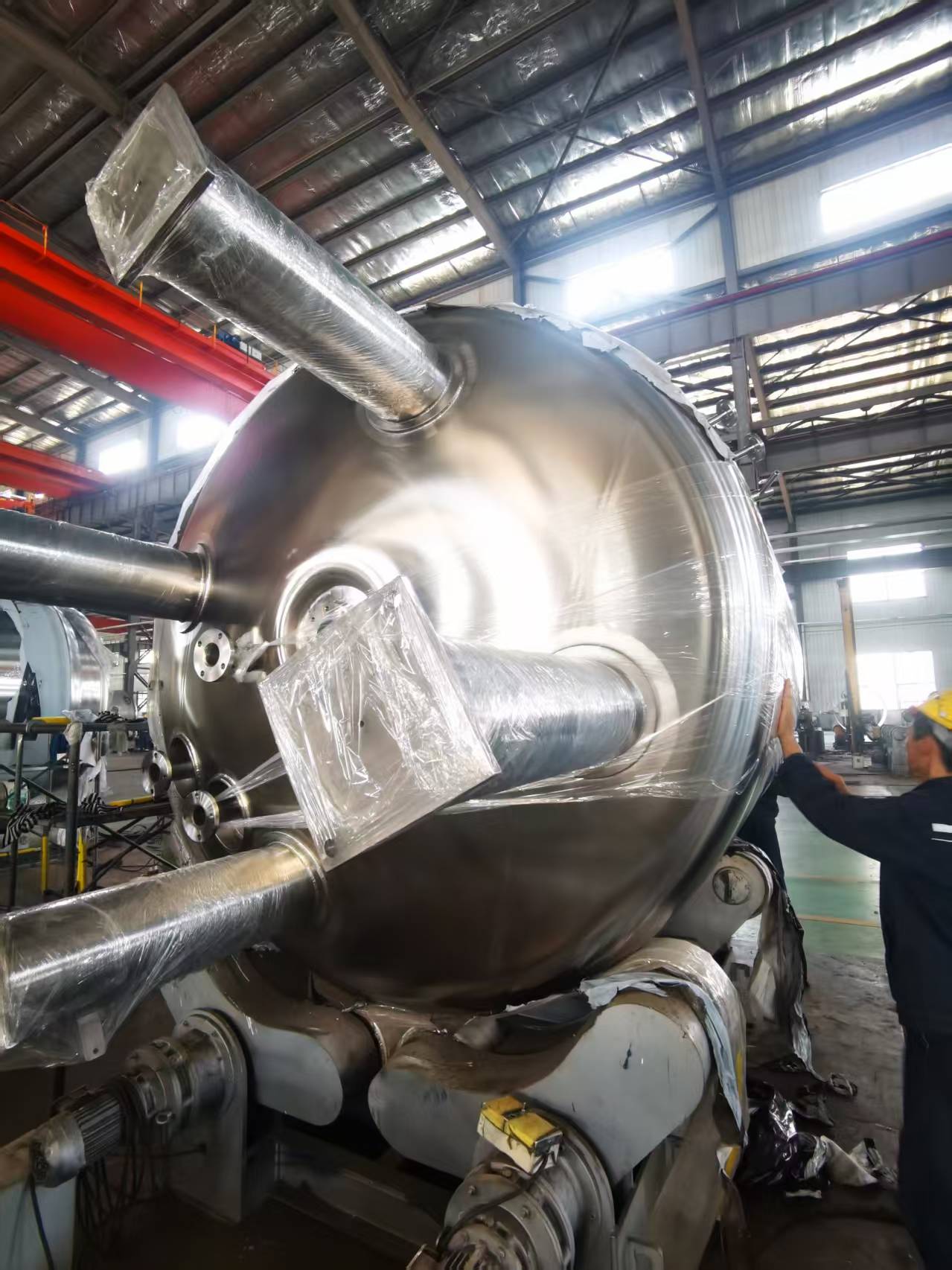

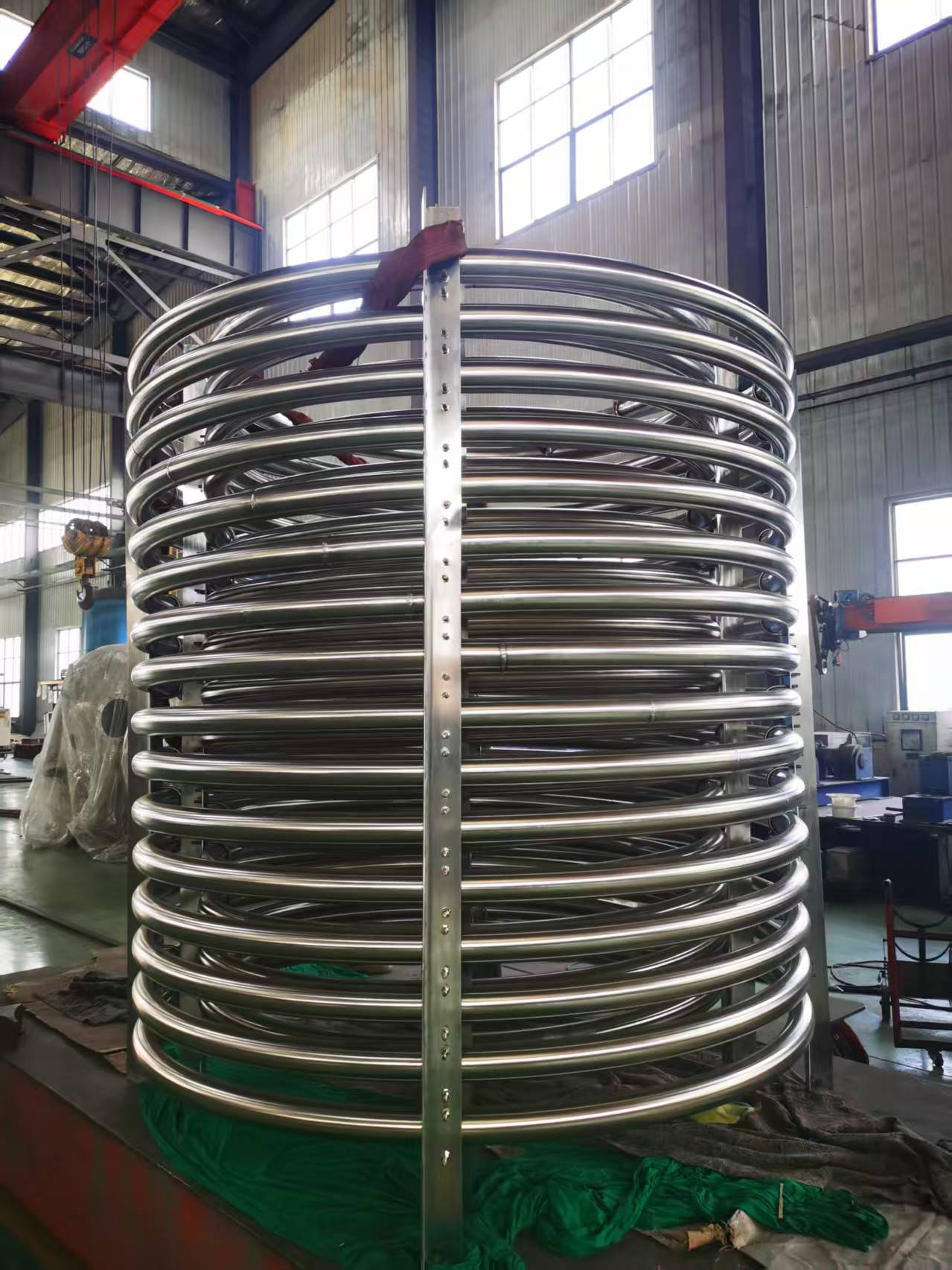

A espinha dorsal estrutural reside na robustez projeto de espessura do casco do vasoIsso requer cálculos sofisticados, seguindo rigorosamente a ASME BPVC Seção VIII, Div 1/2, PED ou outros códigos aplicáveis, considerando pressão/temperatura de projeto, tolerâncias de material, taxas de corrosão e todas as cargas previstas (agitação, tubulação, peso). Projetos abaixo do esperado correm o risco de falha do vaso, enquanto espessuras excessivas desperdiçam material e aumentam os custos. Da mesma forma, otimização da estrutura da jaqueta para aquecimento/resfriamento é vital. Os projetistas devem garantir uma transferência de calor eficiente, gerenciar as tensões térmicas entre o reservatório interno e a camisa, garantir um fluxo uniforme do fluido e fornecer suporte de pressão adequado. Camisas complexas (por exemplo, serpentinas half-pipe, com cavidades) exigem atenção extra à qualidade da fabricação.

O Cadinho da Fabricação: Soldagem e Acabamento

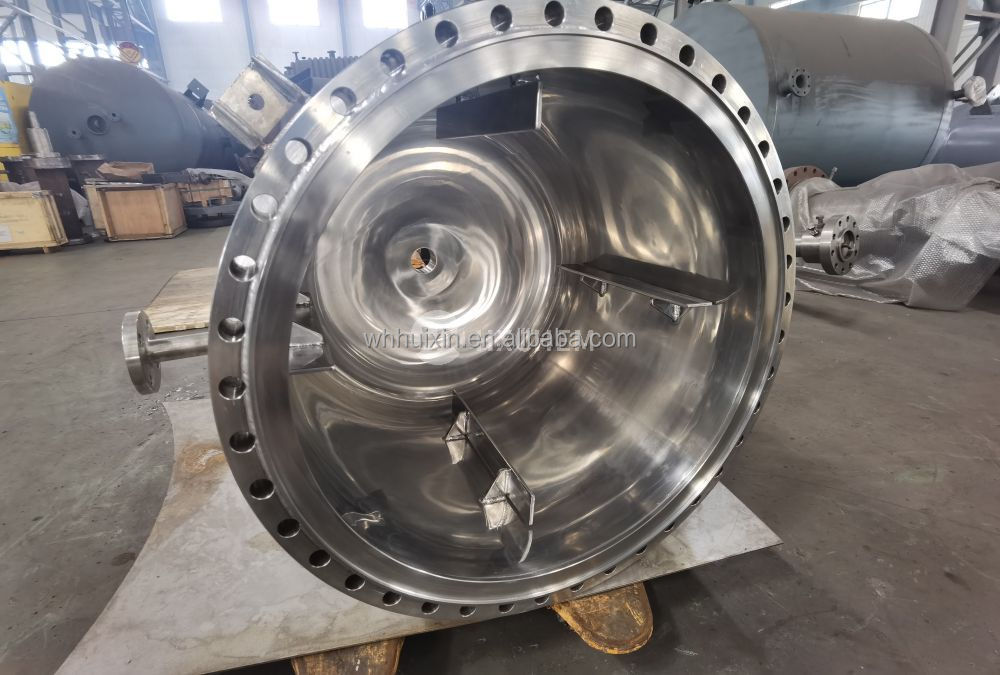

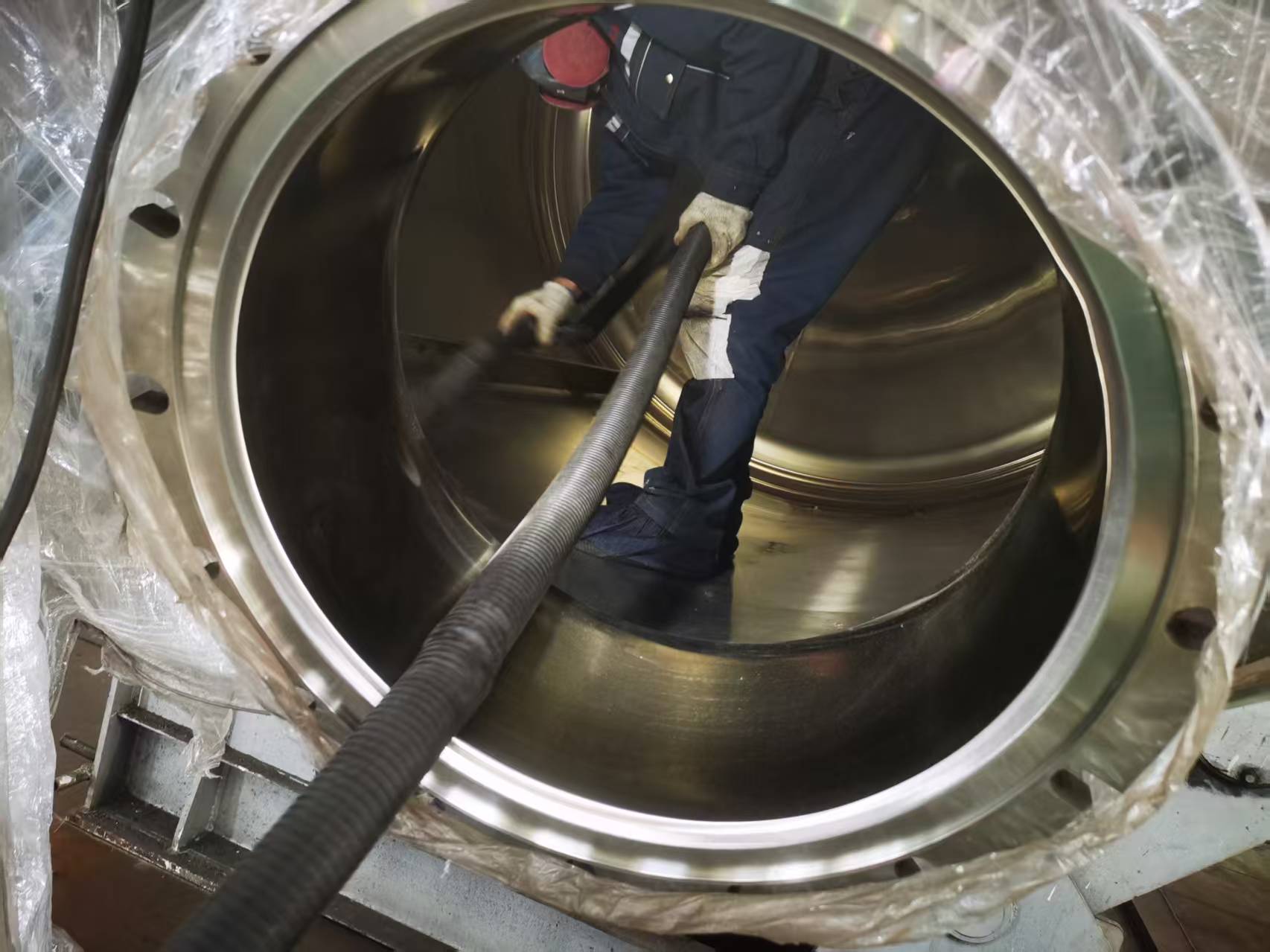

Qualidade de soldagem é inegociável para contenção de pressão e integridade estrutural. Os desafios incluem a qualificação de procedimentos de soldagem precisos (WPS) para materiais específicos (geralmente aços inoxidáveis como 316L, duplex, Hastelloy ou ligas exóticas), garantindo um desempenho 100% qualificado do soldador, executando soldas de acordo com padrões rigorosos (penetração total, distorção mínima, sem defeitos como trincas ou porosidade) e implementando rigorosos Ensaios Não Destrutivos (END) – normalmente 100% de Ensaios Radiográficos (RT) ou Ultrassônicos (UT) de costuras críticas, além de Ensaios de Penetração de Corante (PT) ou Ensaios de Partículas Magnéticas (MT) de acessórios. Os requisitos de Tratamento Térmico Pós-Soldagem (PWHT) também devem ser seguidos meticulosamente. Finalmente, atingir os requisitos internos especificados acabamento de superfície (por exemplo, Ra < 0,4 µm para aplicações farmacêuticas) via mecânica polimento ou o eletropolimento é crucial para a pureza do produto, a facilidade de limpeza (reduzindo os pontos de acúmulo de micróbios) e a resistência à corrosão. Manter a consistência e evitar a contaminação durante o polimento apresenta desafios práticos significativos.

Enfrentando o desafio de frente

Os principais fabricantes reconhecem que superar esses obstáculos exige uma abordagem multifacetada:

• Engenharia Avançada: Utilizando análise FEA sofisticada para avaliação de estresse, térmica e fadiga.

• Controle rigoroso de materiais: Rastreabilidade e certificação abrangentes, do moinho até o navio acabado.

• Fabricação de precisão: Investimento em equipamentos de usinagem, conformação e soldagem de última geração, operados por técnicos altamente qualificados.

• Inspeção e testes implacáveis: Implementação de END em camadas, verificações dimensionais, testes hidrostáticos/pneumáticos e testes funcionais de vedações e sistemas de agitação.

• Documentação abrangente: Manter registros auditáveis para garantia total de qualidade e conformidade regulatória (selo ASME U, marcação PED CE, etc.).

•


O Caminho a Seguir
À medida que as demandas dos processos se tornam mais rigorosas e o escrutínio regulatório se intensifica, dominar esses fundamentos do controle de qualidade não é apenas uma vantagem competitiva, mas uma necessidade. Fabricantes que priorizam a excelência em vedação, projeto estrutural, fabricação e acabamento fornecerão os reatores seguros, confiáveis e de alto desempenho que a indústria moderna exige.
